Campus Bovisa-Goccia, edificio I18
Nel nuovo campus del Politecnico di Milano, progettato nell’ambito del masterplan di Renzo Piano Building Workshop, StercheleGroup ha realizzato la struttura dell’edificio I18 con sistema PREM, affrontando geometrie architettoniche particolari e un articolato lavoro di coordinamento in BIM.

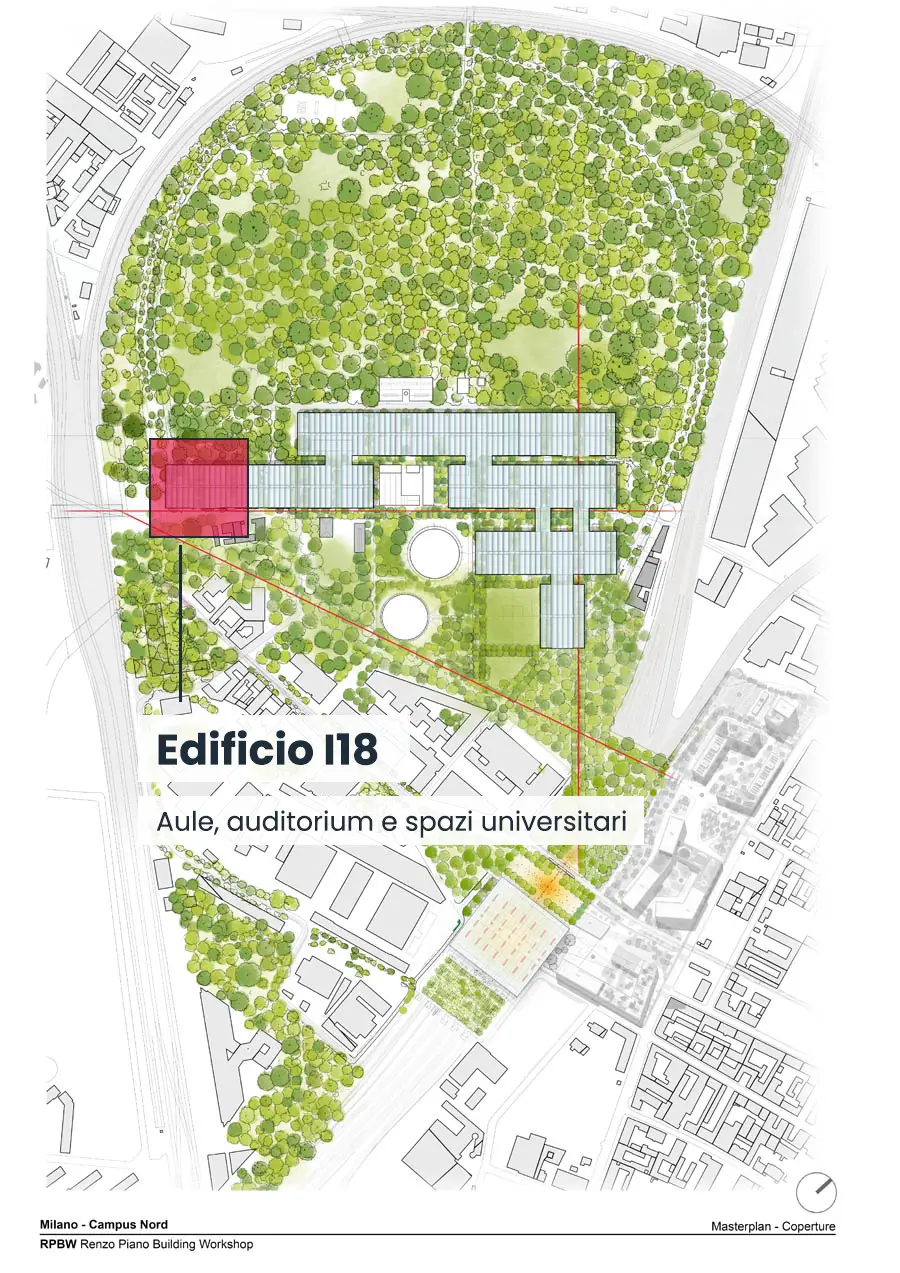

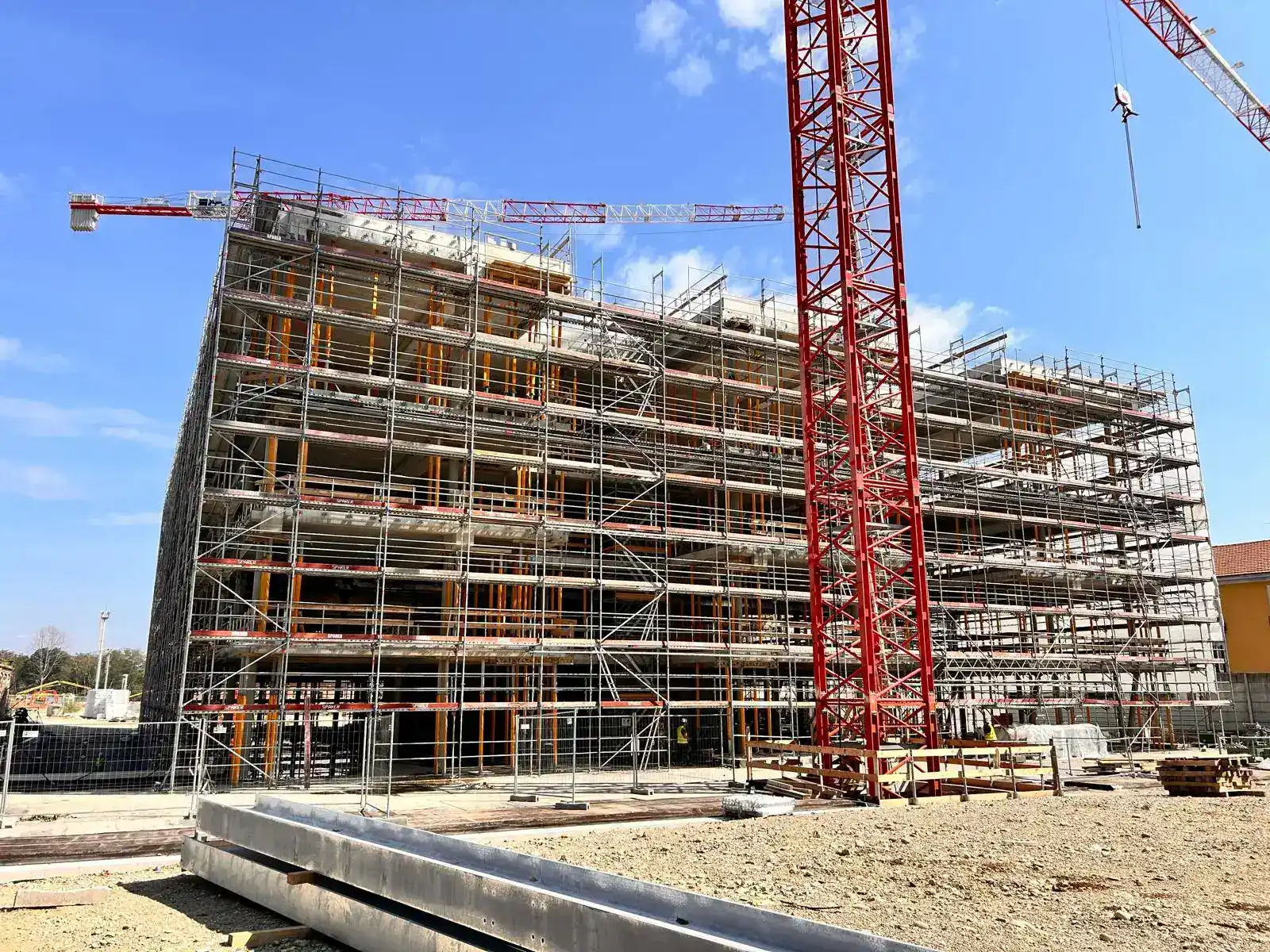

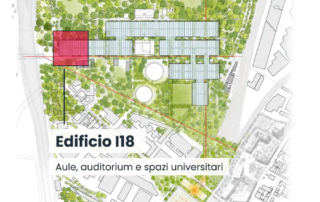

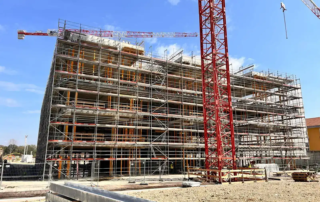

L’edificio I18 del Campus Bovisa-Goccia, a Milano, è destinato ad aule, auditorium e spazi universitari. L’intervento si inserisce nel progetto di trasformazione dell’area della Goccia, con la realizzazione di nuovi spazi per la formazione e la ricerca del Politecnico di Milano.
Il progetto architettonico e le geometrie strutturali

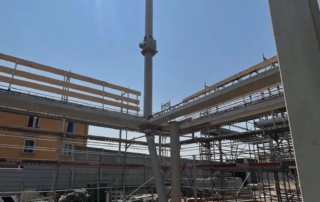

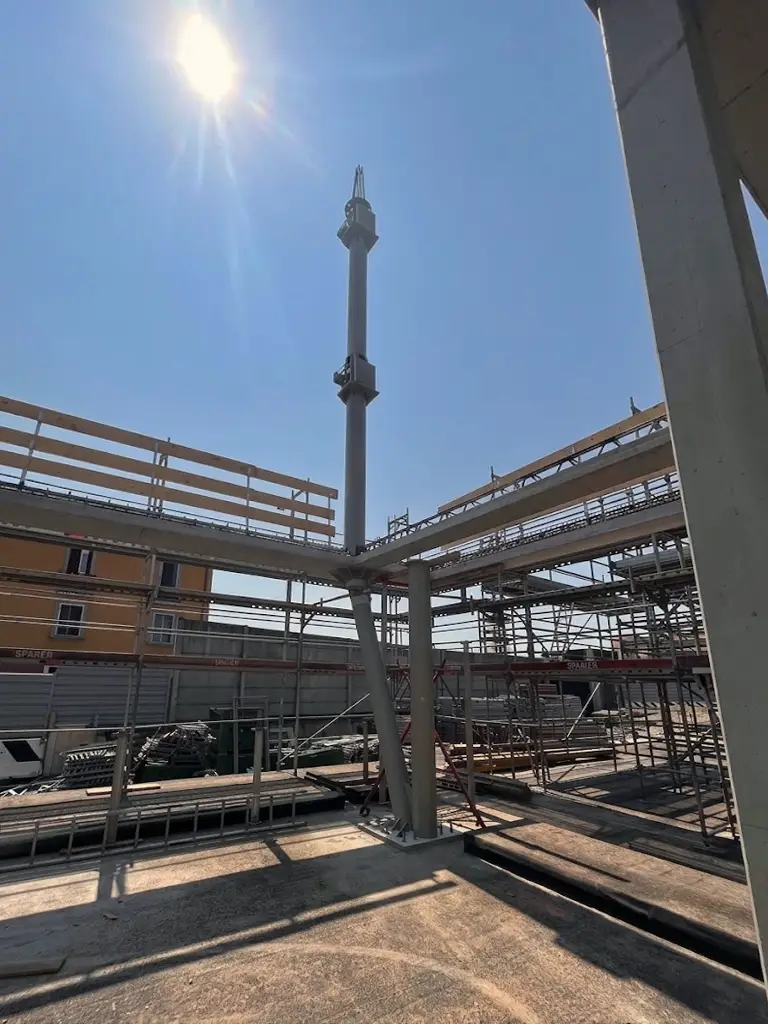

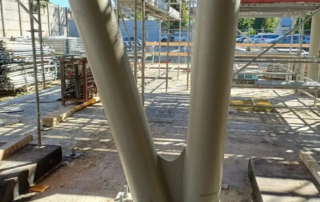

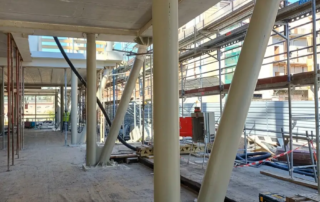

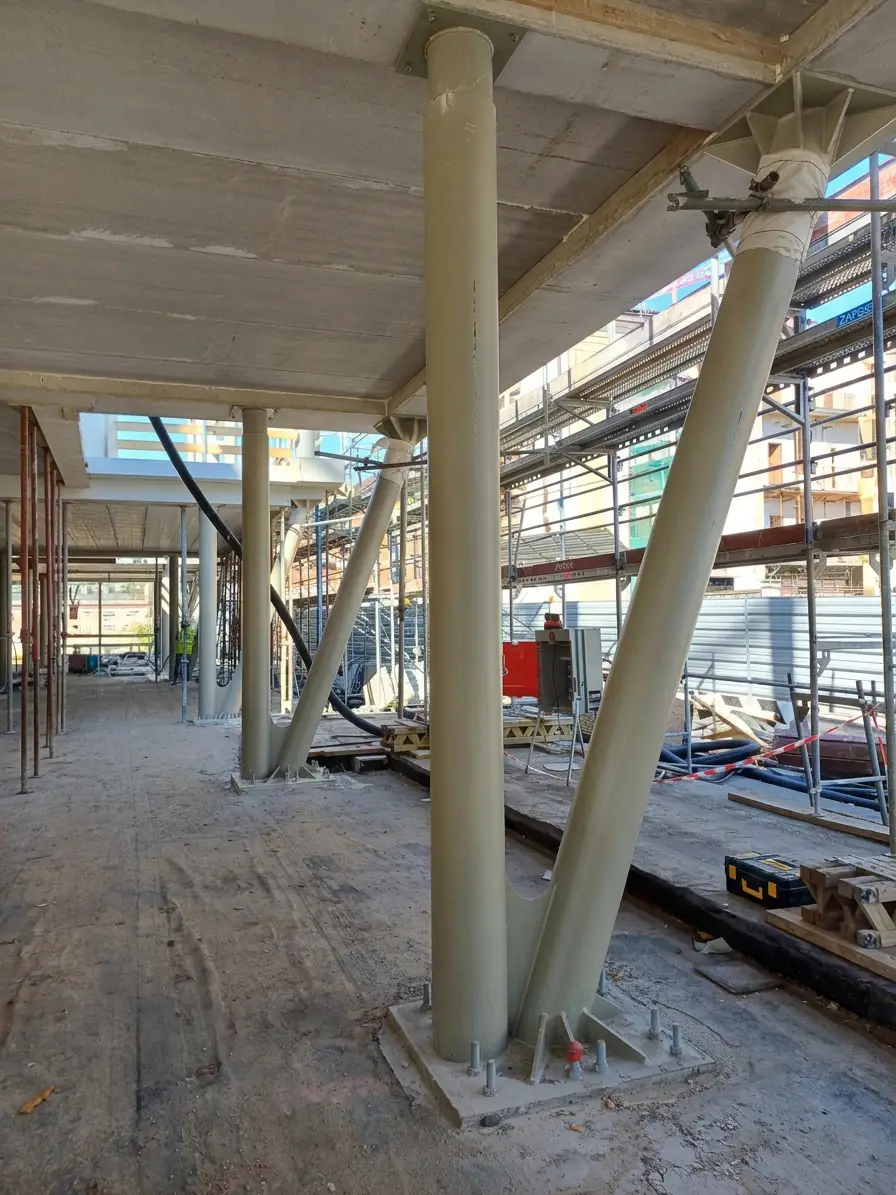

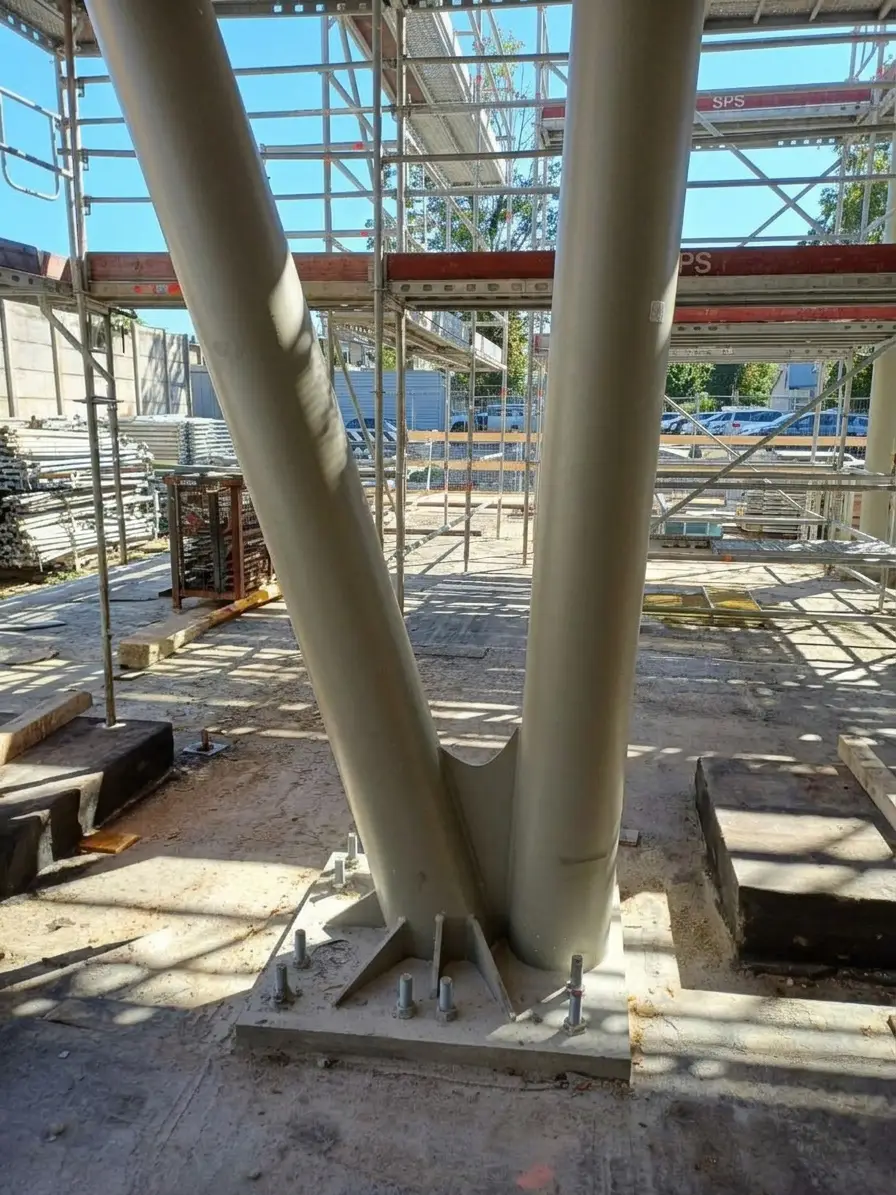

Uno degli aspetti più caratteristici dell’edificio è la presenza di pilastri che si diramano in corrispondenza di alcuni livelli, seguendo le geometrie definite dal progetto architettonico.
Questa configurazione ha richiesto di sviluppare gli elementi strutturali in funzione della geometria dell’edificio, integrando le esigenze architettoniche con quelle della progettazione strutturale e della realizzazione in cantiere.
La soluzione strutturale: sistema PREM
La struttura è stata sviluppata con sistema PREM in una configurazione mista acciaio-calcestruzzo, con telaio iperstatico a nodo umido.
Rispetto all’impostazione originaria in carpenteria metallica, la soluzione adottata ha permesso di semplificare la realizzazione in opera rispetto alla complessità delle connessioni bullonate inizialmente previste.
Il sistema strutturale integra diverse tipologie di elementi prefabbricati, ciascuna con una funzione specifica nell’insieme della struttura:

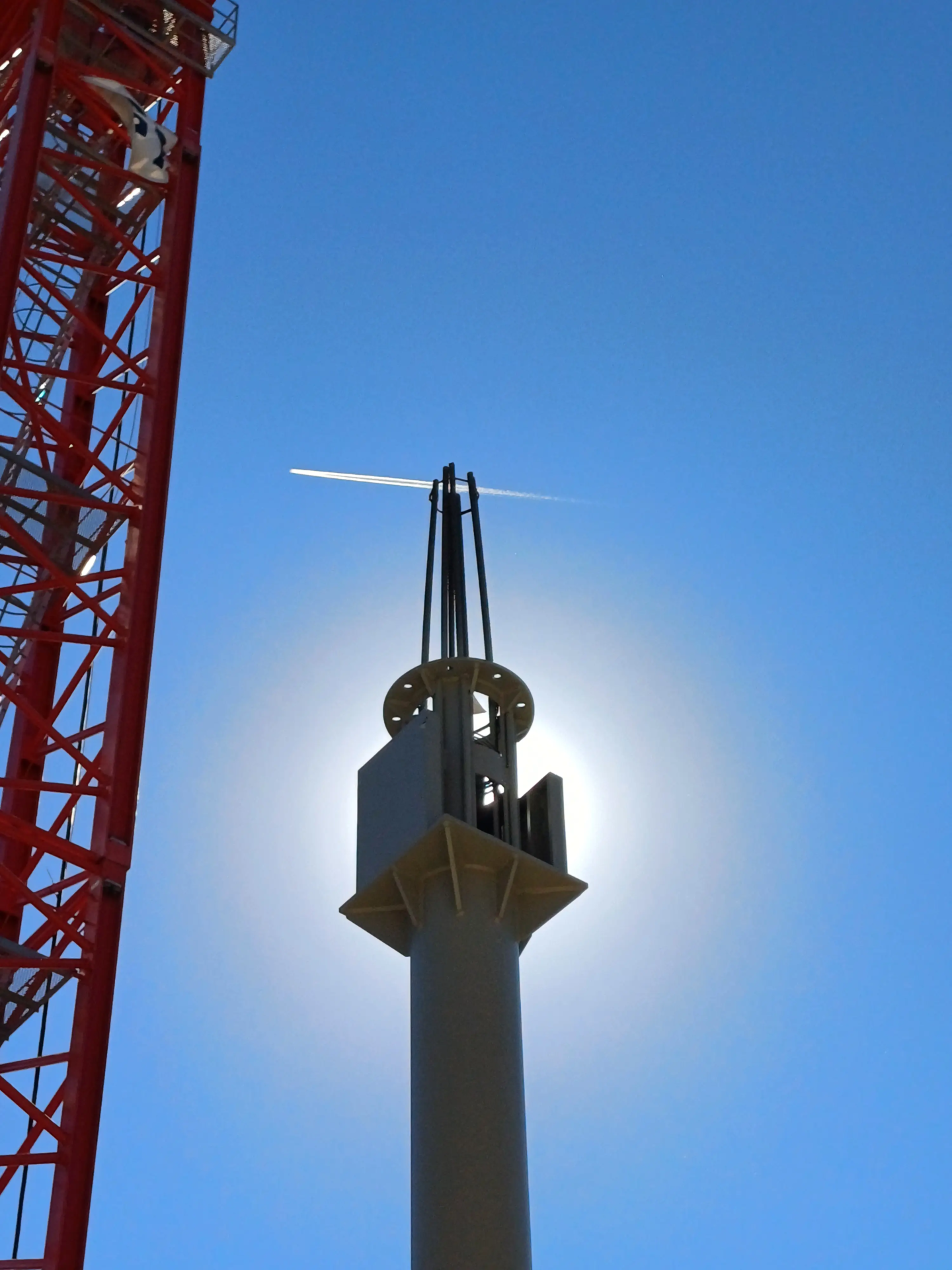

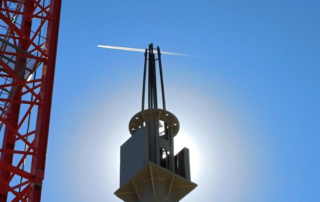

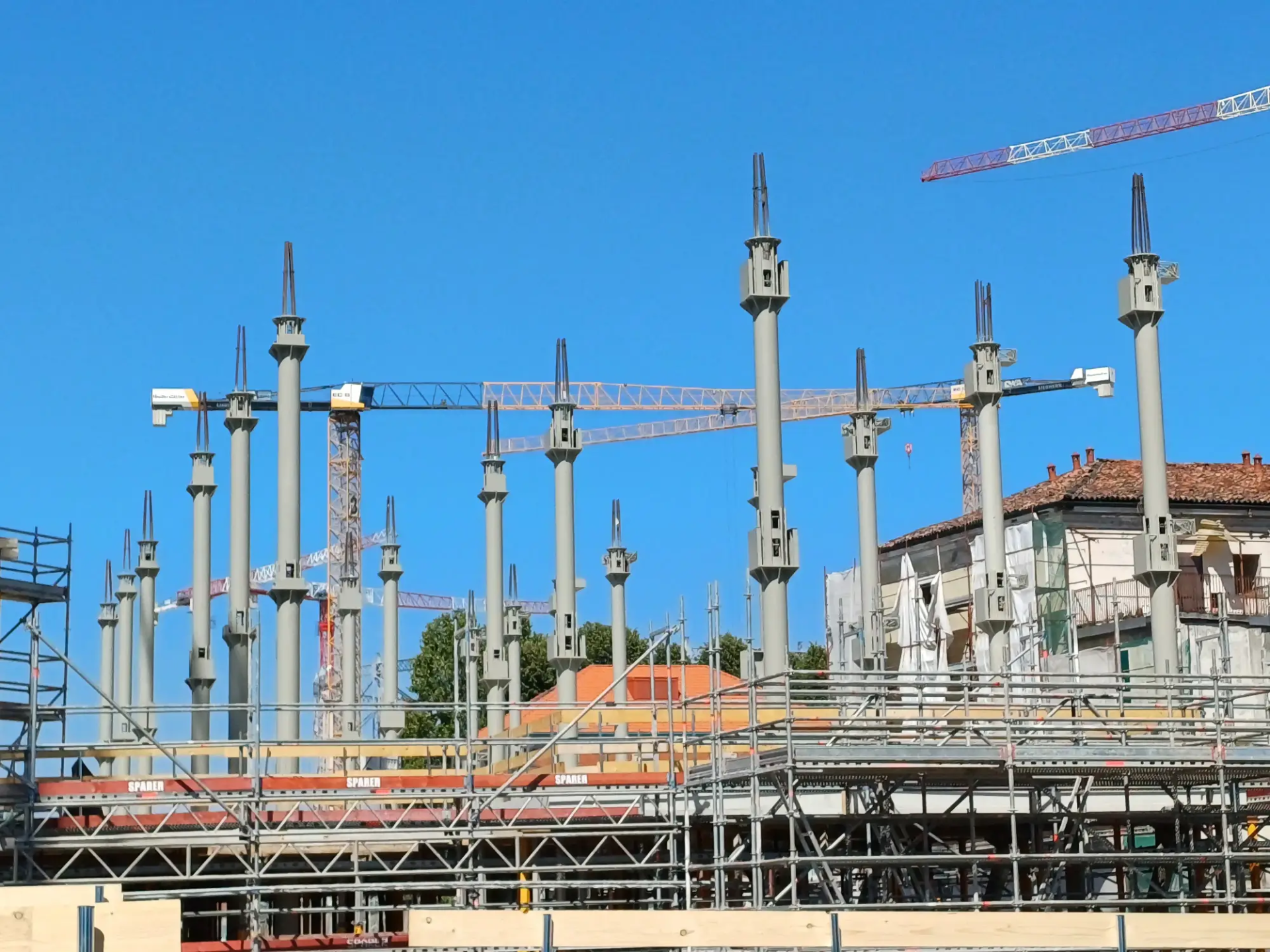

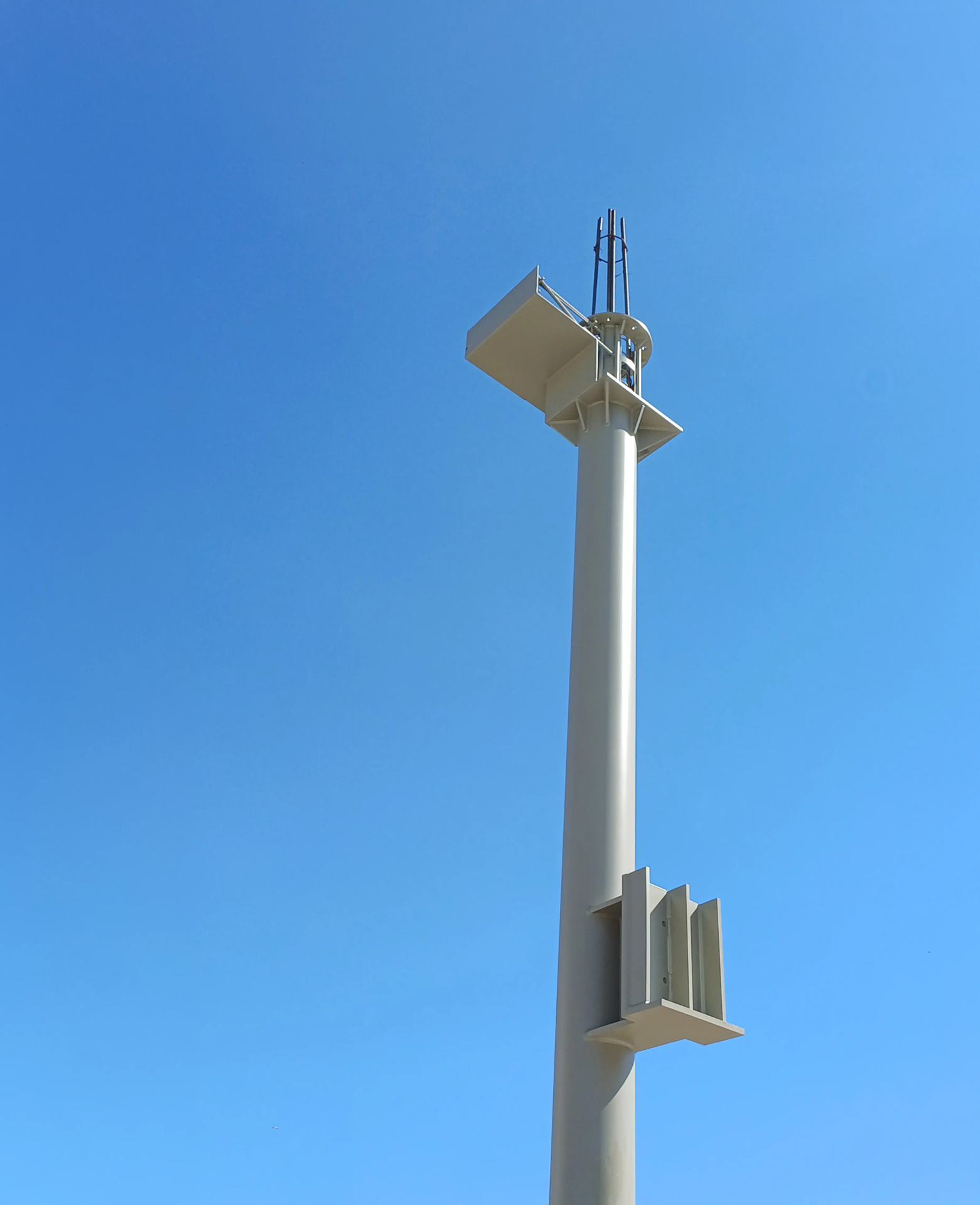

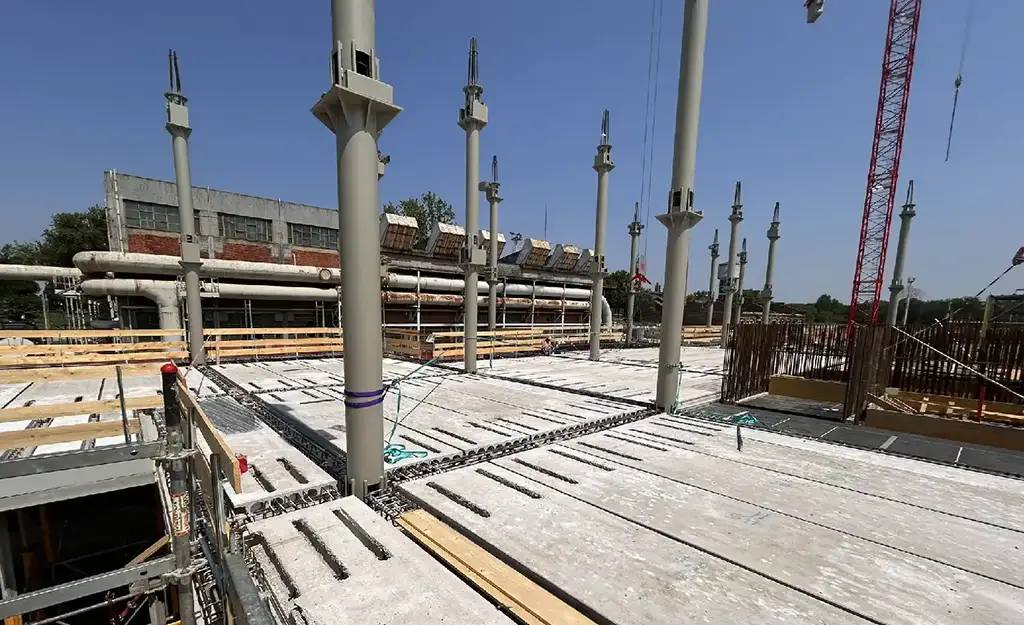

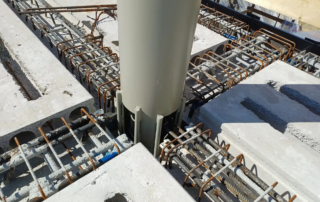

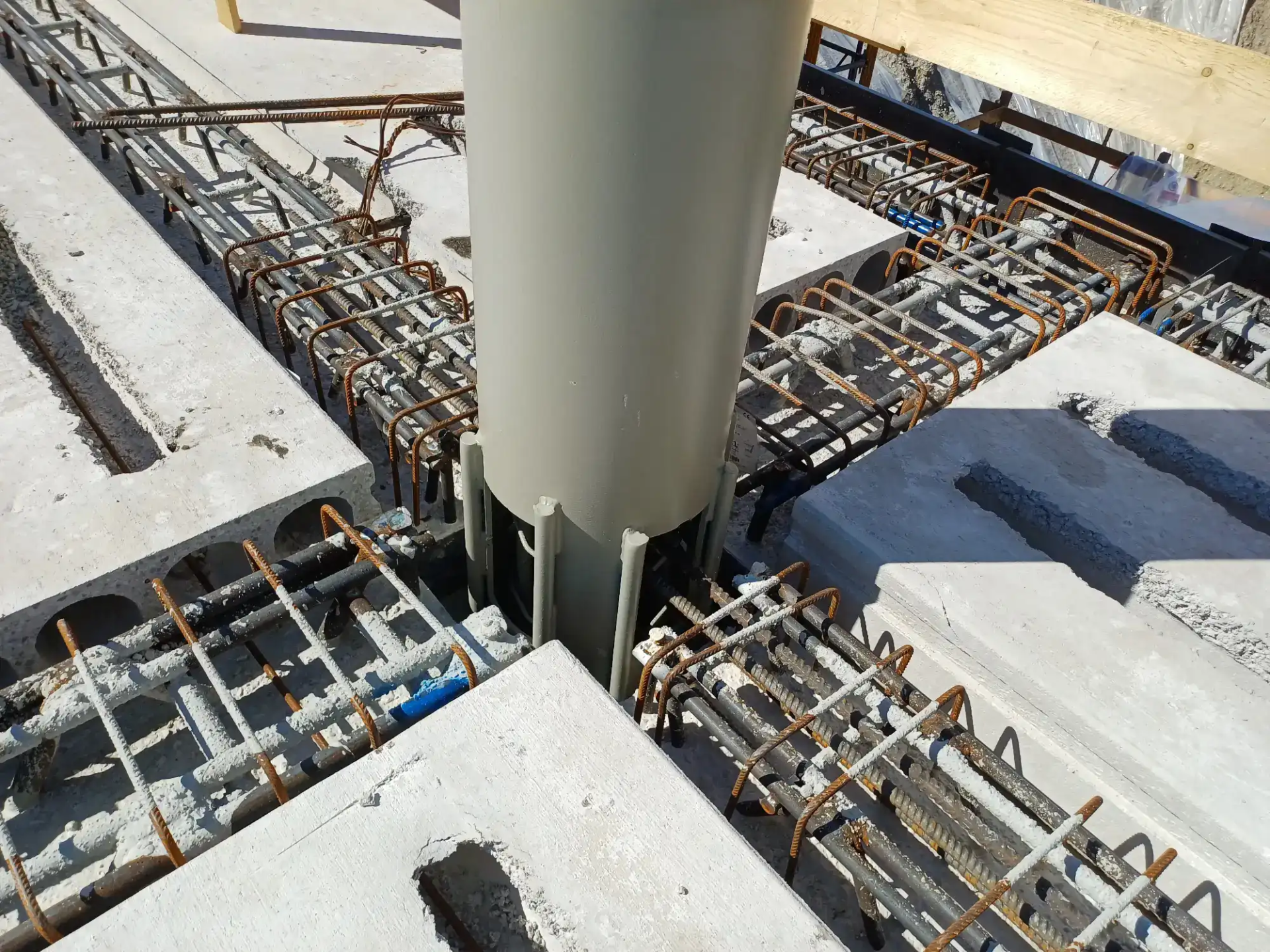

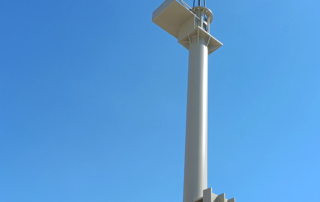

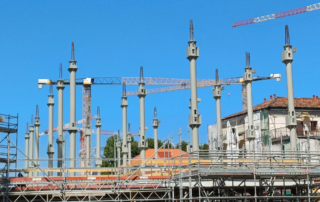

- Pilastri pluripiano MANUS BC, prefabbricati per la realizzazione di collegamenti strutturali a nodo umido.

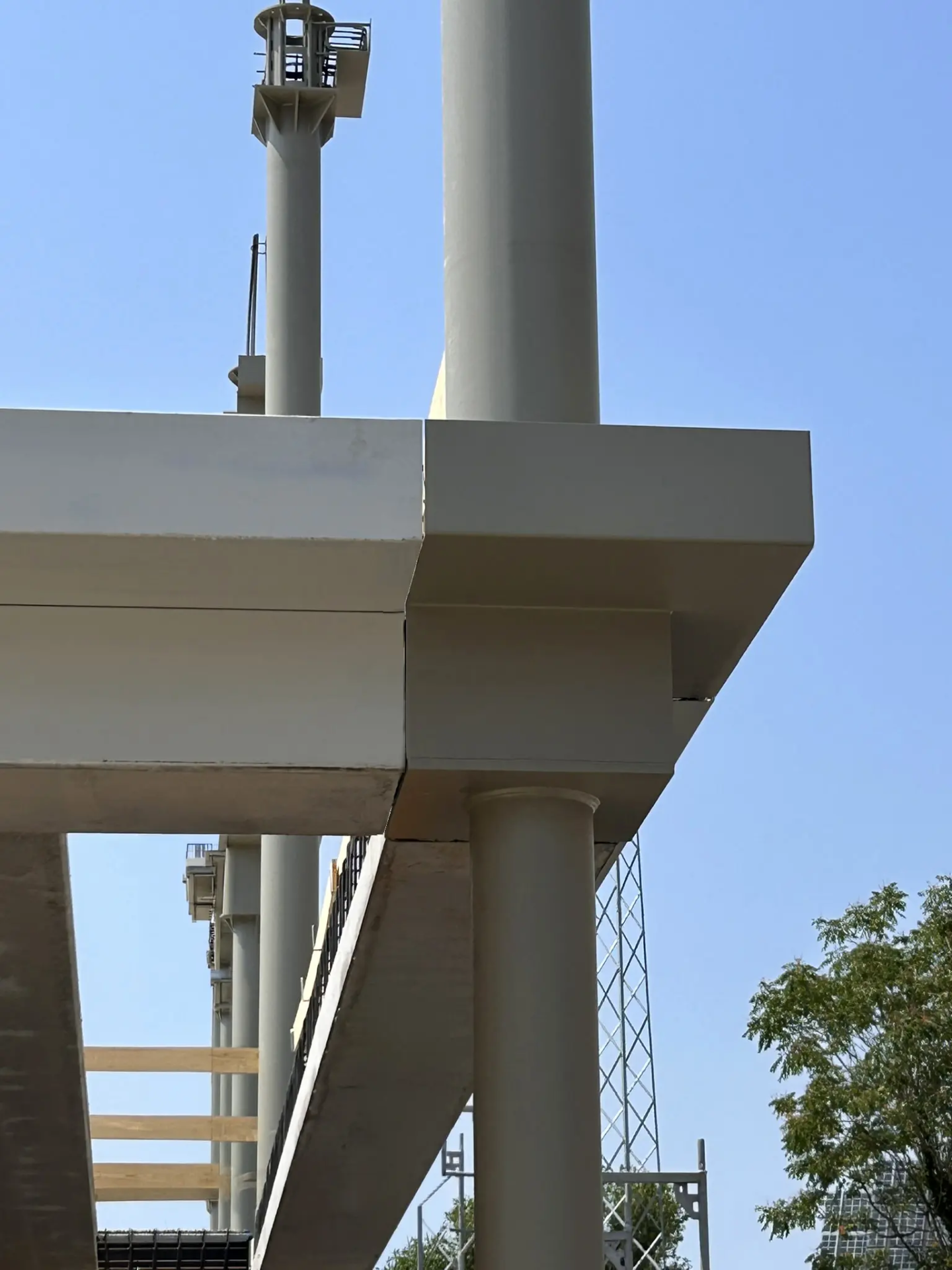

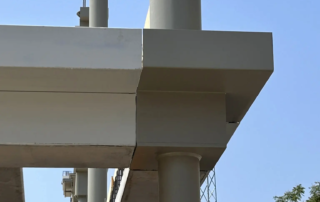

- Travi PREM SD B0, con cassero in acciaio per il contenimento del getto integrativo in calcestruzzo armato.
- Travi PREM SD A2, con fondello prefabbricato in calcestruzzo armato e sponde in acciaio.
- Cordoli PREM SD A2.

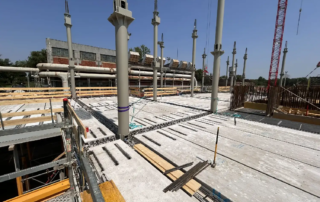

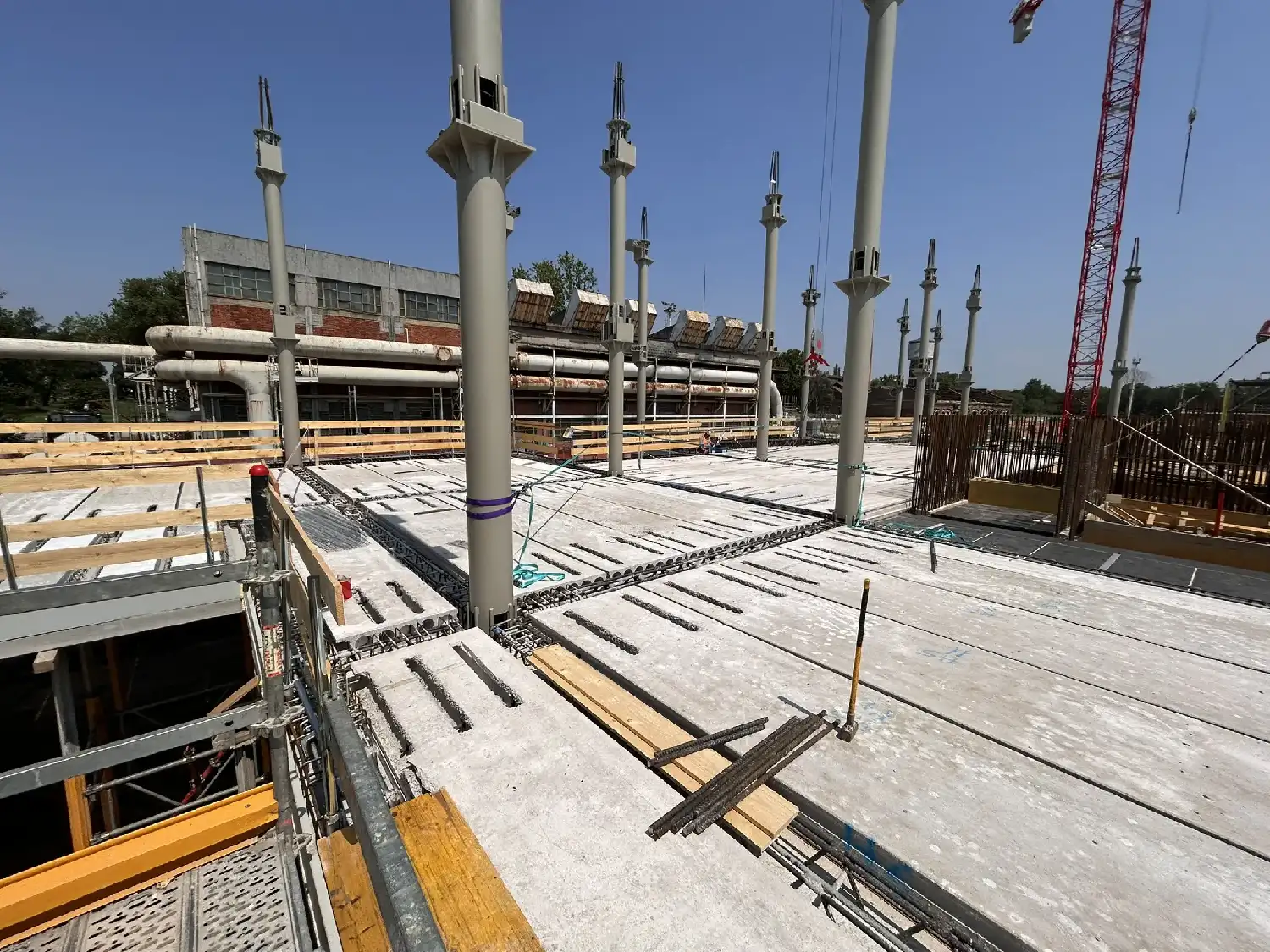

- Solai alveolari precompressi.
L’insieme di questi componenti definisce una struttura in cui elementi prefabbricati e lavorazioni in opera concorrono alla realizzazione del sistema portante.
Progettazione e coordinamento in BIM

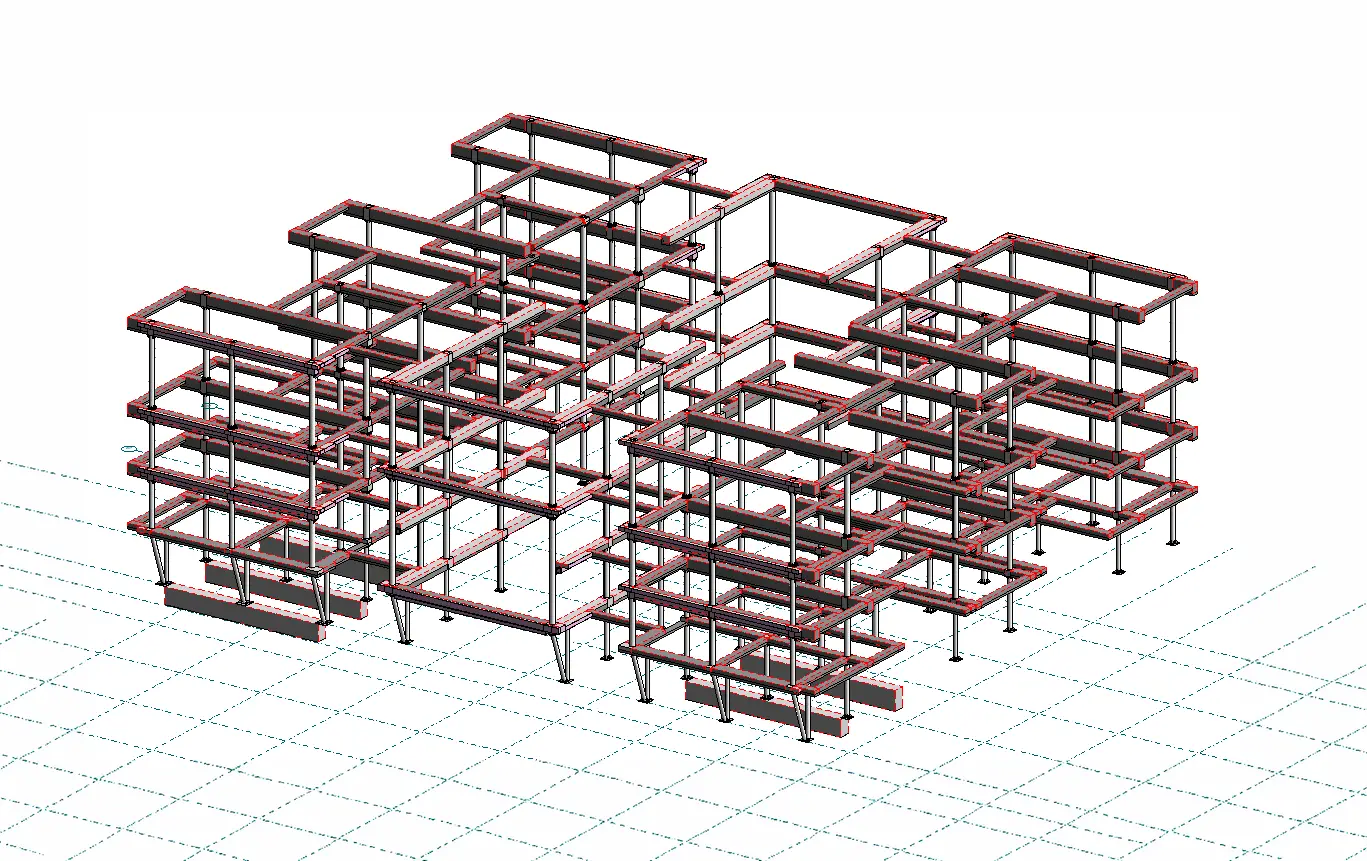

La progettazione della struttura si è sviluppata attraverso il coordinamento in BIM, integrando il modello strutturale con quelli delle altre discipline, tra cui architettura, fondazioni, getti in opera, facciate e impianti.
La federazione dei modelli in Revit ha consentito di verificare le interferenze tra le diverse componenti del progetto e di coordinare gli elementi strutturali prefabbricati con le opere da realizzare in cantiere. L’attività di coordinamento e clash detection, gestita dall’impresa esecutrice, ha contribuito ad affrontare le criticità progettuali ed esecutive prima della fase di montaggio.
Flessibilità del sistema PREM
L’intervento dimostra la flessibilità del sistema PREM nell’affrontare geometrie architettoniche complesse, attraverso soluzioni tecnologiche, ingegnerizzazione strutturale e coordinamento tra le diverse figure coinvolte nella realizzazione.
I dati dell’intervento
Progetto: Campus Bovisa-Goccia, edificio I18
Località: Milano
Committente: Politecnico di Milano
Masterplan: Renzo Piano Building Workshop
Sistema costruttivo: Sistema PREM StercheleGroup
Struttura: mista acciaio-calcestruzzo con telaio iperstatico a nodo umido
Stato: montaggio strutturale completato
